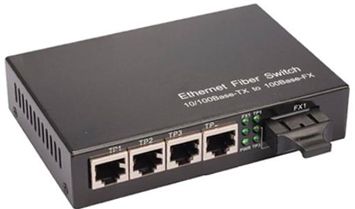

非管理百兆 1 光4電光纖交換機
產品特性
√符合 IEEE 802.3 10Base-T ， IEEE 802.3u 100Base-TX/FX 標準
√MAC 地址表1K
√支持 IEEE 802.3X全雙工和半雙工的背壓流控制
√自動識別 MDI/MDI-X 交叉線
√支持多達 1552/1536 字節數據包轉發
√電源和鏈路 LED燈指示設備工作狀態
√單模單纖、單模雙纖、多模光纖等豐富的傳輸媒介支持
√所有端口均具備線速轉發能力，支持 MAC 地址自學習
√光口:：SC， ST，F(xiàn)C 可選
√可安裝在 2U 14 槽機架
√通過 CE、FCC、ROHS 認證
產品概述
通信科技有限公司生產的桌面式光纖交換機采用高質量 IC，用戶可任意選擇光電端口混合配置，接入光纖
媒質可根據用戶情況選擇單模光纖或多模光纖，整機采用雙肋通風散熱設計，能滿足遠距離、高速、高寬帶的快速以
太網工作組用戶的需要。
通信科技有限公司光纖交換機系列產品包括：百兆一光兩電、一光四電、一光七電、千兆二光四電等，并可
根據客戶需求進行定制。除了常規光纖交換機具備的功能外，還具有防雷設計、串口網管、端口隔離、VLAN 劃分等
特色功能，所有產品均為自主研發并具有自主知識產權，目前已在智能交通、安防、軍隊、政府、能源、金融等行業
獲得大規模應用。
技術參數
|
|
10/100M光纖交換機(1光口+2 電口) |
|
協議標準 |
IEEE802.3 10Base-T, IEEE 802.3u 100Base-TX/FX |
|
以太網地址表 |
1K |
|
數據緩沖區 |
1M |
|
交換容量 |
0.8G |
|
連接頭 |
2 個電口：RJ-45，10/100Mbps 1個光纖插槽：100Mbps |
|
線纜 |
電口：CAT 5 UTP（最大傳輸距離 100m） 多模光纖: 50/125μm，62.5/125μm，100/140μm（最大傳輸距離 224～550m） 單模光纖：8/125μm，8.7/125μm，9/125μm，10/125μm（最大傳輸距離 10～100 km） |
|
工作模式 |
全雙工和半雙工模式 |
|
LED |
PWR，Link/Act，DUP |
|
電源參數 |
直流：5V，1A |
|
工作溫度 |
0 ～ +60℃ |
|
儲存溫度 |
20 ～ +70℃ |
|
濕度 |
5% ～ 90% |
|
尺寸 |
90 (長) ×70 (寬) ×28(高)mm |
LED 指示燈狀態說明
|
指示燈 |
功能 |
狀態 |
工作情況 |
|
PWR |
電源指示燈 |
亮 |
有電 |
|
滅 |
無電 |
||
|
SD |
光口鏈接/狀態指示燈 |
亮 |
有光輸入 |
|
滅 |
無光輸入 |
||
|
F/L |
光口鏈接/狀態指示燈 |
亮 |
光纖鏈路連通 |
|
閃爍 |
有數據流 |
||
|
滅 |
光纖鏈路未連通 |
||
|
FDX |
電口工作模式指示燈 |
亮 |
全雙工 |
|
滅 |
半雙工，有數據流量時閃爍 |
||
|
SPD |
電口信號指示燈 |
亮 |
100M信號 |
|
滅 |
10M信號 |
||
|
L/A |
電鏈接/狀態指示燈 |
亮 |
接通 |
|
閃爍 |
有數據流 |
||
|
滅 |
未接通 |
單纖和雙纖的傳輸特性
|
光纖類型 |
接口 |
波長（nm） |
傳輸光功率（dBm） |
接收靈敏度（dBm） |
傳輸距離(KM) |
允許誤差（dBm） |
|
多模雙纖 |
ST/SC/FC |
1310 |
-14~-9 |
-34 |
2 |
10 |
|
單模雙纖 |
ST/SC/FC |
1310 |
-13~-4 |
-33 |
20 |
19 |
|
單模雙纖 |
SC |
1310 |
-8~-3 |
-35 |
40 |
27 |
|
單模雙纖 |
SC |
1310 |
-5~0 |
-36 |
60 |
34 |
|
單模雙纖 |
SC |
1550 |
-5~0 |
-36 |
80 |
27 |
|
單模雙纖 |
SC |
1550 |
-5~0 |
-36 |
100 |
31 |
|
單模雙纖 |
SC |
1550 |
-2~3 |
-37 |
120 |
35 |
|
單模單纖 |
SC |
1310/1550 |
-12~-3 |
-35 |
20 |
標準誤差：1310nm 0.4/KM 1550nm 0.25/KM |
|
單模單纖 |
SC |
1310/1550 |
-8~-3 |
-35 |
30 |
|
|
單模單纖 |
SC |
1310/1550 |
-5~0 |
-36 |
40~60 |
|
|
單模單纖 |
SC |
1310/1550 |
-3~3 |
-36 |
60~80 |
訂購信息
|
1光口+2電口光纖交換機（10/100M,SC光接口，外置電源） |
多模雙纖2KM，1310nm |
Set |
BT-952MM-2 |
|
單模雙纖25KM,1310nm |
Set |
BT-952SM-25 |
|
|
單模雙纖40KM,1310nm |
Set |
BT-952SM-40 |
|
|
單模雙纖60KM,1310nm |
Set |
BT-952SM-60 |
|
|
單模雙纖80KM,1310nm |
Set |
BT-952SM-80 |
|
|
單模雙100KM,1310nm |
Set |
BT-952SM-100 |
|
|
單模雙纖120KM,1310nm |
Set |
BT-952SM-120 |
|
|
單模單纖，25KM，1310nm/1550nm |
Pair |
BT-952SM-25A/B |
|
|
單模單纖，40KM，1310nm/1550nm |
Pair |
BT-952SM-40A/B |
|
|
單模單纖，60KM，1310nm/1550nm |
Pair |
BT-952SM-60A/B |
|
|
單模單纖，80KM，1310nm/1550nm |
Pair |
BT-952SM-80A/B |
|
|
單模單纖，100KM，1310nm/1550nm |
Pair |
BT-952SM-100A/B |
|
|
單模單纖，120KM，1310nm/1550nm |
Pair |
BT-952SM-120A/B |
