特點：

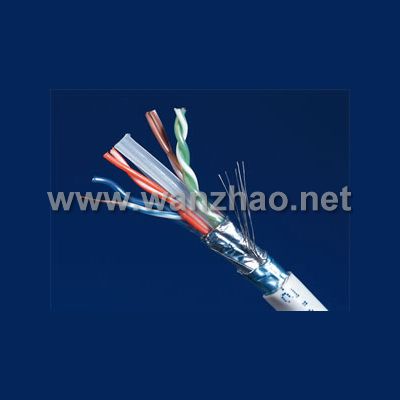

- 具有高品質電氣及機械性能的六類數據銅纜，滿足高端需求。
- 借助于屏蔽鋁箔，達到非常好的屏蔽效果。
- 兼容目前所有的連接硬件，根據標準: EN 50173和ISO/IEC 11801。
- 滿足六類標準 EN 50173，ISO/IEC 11801和prEN50288-5-1所規定的標準。
應用：
- 結構化布線的數據傳輸電纜，傳輸數字及語音、數據和視頻信號。
- 尤其適合所有E級鏈路和六類的應用，包括ISDN, 10兆以太網，100兆快速以太網，千兆以太網，4/16Mbit/s令牌環, TP-PMD/TP-DDI 125 Mbit/s，ATM 155Mbit/s.
電氣性能：
環路電阻（20℃時）： 155歐姆/公里
容抗: 42 pF/m
阻抗: 100歐姆 ±15歐姆
傳輸阻抗(1/10/30MHz): <50/100/200豪歐/m
傳輸延遲: 4ns/100m
NVP: 79%
機械性能：
彎曲半徑:
-固定時: >=28mm
-牽引時: >=56mm
拉伸強度: <=95N
抗擠壓能力: >=1000N/10cm
抗沖擊能力: >=10次沖擊
溫度范圍:
-安裝時 0℃--+50℃
-工作時 -20℃--+60℃
技術參數：
|
Frequency(MHz) |
1 |
4 |
10 |
16 |
20 |
31.25 |
62.5 |
100 |
155 |
250 |
300 |
|
Attenuation(dB/100m) |
1.9 |
3.7 |
5.7 |
7.2 |
8.0 |
9.9 |
14.3 |
18.4 |
24.2 |
29.5 |
32 |
|
NEXT(dB) |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
90 |
90 |
85 |
|
PS NEXT(dB) |
93 |
93 |
93 |
93 |
93 |
93 |
93 |
93 |
88 |
88 |
83 |
|
ACR(dB) |
93 |
91 |
89 |
88 |
87 |
85 |
81 |
77 |
66 |
60 |
53 |
|
PS ACR(dB) |
91 |
89 |
87 |
86 |
85 |
83 |
79 |
75 |
64 |
58 |
51 |
|
ELFEXT(dB) |
98 |
98 |
98 |
96 |
94 |
90 |
84 |
78 |
73 |
66 |
63 |
|
PS ELFEXT(dB) |
96 |
96 |
96 |
94 |
92 |
88 |
82 |
76 |
71 |
64 |
61 |
|
Return loss(dB) |
25 |
28 |
30 |
30 |
30 |
30 |
30 |
30 |
28 |
28 |
26 |
訂購信息：
|
產品編號 |
產品描述 |
單位 |
|
ROK-SC6 |
六類鋁箔總屏蔽4對雙絞線 |
305米/軸 |
|
ROK-SLHC6 |
六類鋁箔總屏蔽4對雙絞線 阻燃LSOH |
305米/軸 |
