產品類別：室外光纜
產品型號：

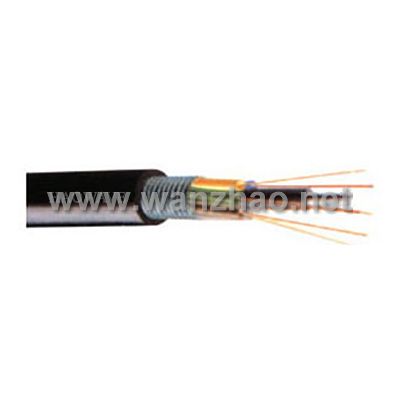

產品名稱：GYTS室外光纜
產品簡介：技術特點
•精確的余長控制和成纜工藝使光纜具有卓越的光學、機械與環境性能
•纜芯全填充油膏
•涂塑鋼帶鎧裝抗壓性能與防潮性能優良
適用范圍
•骨干網、城域網、接入網
•CATV和計算機傳...
技術特點•精確的余長控制和成纜工藝使光纜具有卓越的光學、機械與環境性能
•纜芯全填充油膏
•涂塑鋼帶鎧裝抗壓性能與防潮性能優良
適用范圍
•骨干網、城域網、接入網
•CATV和計算機傳輸系統
•管道和架空
技術參數
| 項目 | 特性 | ||||||||||||
| 適用溫度 | -20℃~+60℃ | ||||||||||||
| 儲存溫度 | -40℃~+60℃ | ||||||||||||
| 外護套材料 | P: PE(聚乙烯); L: LSZH(低煙無鹵); | ||||||||||||
| 產品代碼 | 芯數 | 外徑 (mm) |
松套 外徑 (mm) |
光纜重量 (kg/km) |
張力 | 側壓力 | 彎曲半徑 | ||||||
| 短期/長期 (mm) |
短期/長期 (N/100mm) |
短期/長期 (mm) |
|||||||||||
| GY(F)TS04XXP-BK | 4 | 9.5 | 5 | 104.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GY(F)TS06XXP-BK | 6 | 9.5 | 5 | 104.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GY(F)TS08XXP-BK | 8 | 9.5 | 5 | 104.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GY(F)TS12XXP-BK | 12 | 9.5 | 5 | 104.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GY(F)TS24XXP-BK | 24 | 9.5 | 5 | 104.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GY(F)TS36XXP-BK | 36 | 9.5 | 5 | 104.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GY(F)TS48XXP-BK | 48 | 11.0 | 6 | 140.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GY(F)TS72XXP-BK | 72 | 11.0 | 6 | 140.0 | 3000 | 1000 | 1000 | 300 | 20D | 10D | |||
| GY(F)TS96XXP-BK | 96 | 14.0 | 8 | 200.0 | 3000 | 1000 | 1000 | 300 | 20D | 10D | |||
| GY(F)TS144XXP-BK | 144 | 18.0 | 12 | 290.0 | 3000 | 1000 | 1000 | 300 | 20D | 10D | |||
P 表示 PE 外被 ( L: 表示低煙無鹵外被) ; BK 表示黑色外被.
光纖色碼
| BL- 藍色 | BR- 棕色 | RE- 紅色 | PU- 紫色 | ||||||||||
| OR- 橙色 | GY- 灰色 | BK- 黑色 | PI- 粉紅 | ||||||||||
| GR- 綠色 | WH- 白色 | YE- 黃色 | AQ- 淺綠 | ||||||||||
