產品類別：室內光纜
產品型號：

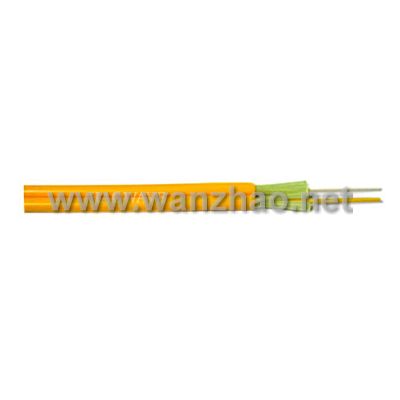

產品名稱：單芯 & 雙芯室內光纜
產品簡介：產品特點：

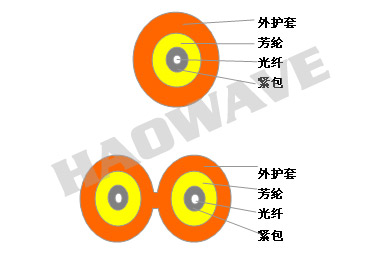

•使用900um或600um緊套光纖，外均勻施放起加強作用的多股芳綸紗，再擠制一層PVC、LSZH、Plenum外護套而成富于彈性、柔韌性、重量輕,易分纖
•每根光纖都有高性能的緊套層保護，極好的環境和機...
產品特點： •使用900um或600um緊套光纖，外均勻施放起加強作用的多股芳綸紗，再擠制一層PVC、LSZH、Plenum外護套而成富于彈性、柔韌性、重量輕,易分纖
•每根光纖都有高性能的緊套層保護，極好的環境和機械性能與所有標準的各類光纖連接口兼容
•可提供小截面的特種內部互連光纜
•外被材料有：PVC, LSZH, Plenum and Hytrel等
適用范圍：
•適用于室內布線
•適合組裝尾纖和跳線
•樓內局域網（LAN）或機艙內設備、儀表間的理想連線
•適合用于光端設備之間以及主干光纜的連接
產品標準：
•光纜測試滿足 ITU, IEC and EIA/TIA-FOTP標準
技術參數
| 項目 | 特性 |
| 適用溫度 | -20℃~+60℃ |
| 儲存溫度 | -40℃~+85℃ |
| 外護套材料 | PVC or LSZH or Plenum |
| 產品代碼 | 芯數 | 外徑 (mm) |
緊包外徑 (mm) |
光纜重量 (kg/km) |
張力 | 側壓力 | 彎曲半徑 | ||||||
| 短期/長期 | 短期/長(N/100mm) | 短期/長期 | |||||||||||
| H16SXXXR-CL | 1 | 1.6 | 0.6 | 3.2 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H18SXXXR-CL | 1 | 1.8 | 0.9 | 3.5 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H20SXXXR-CL | 1 | 2.0 | 0.9 | 3.9 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H24SXXXR-CL | 1 | 2.4 | 0.9 | 4.5 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H28SXXXR-CL | 1 | 2.8 | 0.9 | 5.2 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H30SXXXR-CL | 1 | 3.0 | 0.9 | 6.5 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H16ZDXXR-CL | 2 | 1.6*2 | 0.6 | 6.5 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H18ZDXXR-CL | 2 | 1.8*2 | 0.9 | 7.0 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H20ZDXXR-CL | 2 | 2.0*2 | 0.9 | 8.0 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H24ZDXXR-CL | 2 | 2.4*2 | 0.9 | 9.4 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H28ZDXXR-CL | 2 | 2.8*2 | 0.9 | 12.5 | 300 | 160 | 500 | 100 | 20D | 10D | |||
| H30ZDXXR-CL | 2 | 3.0*2 | 0.9 | 14.0 | 300 | 160 | 500 | 100 | 20D | 10D | |||
16 代表光纜外徑； SX 代表單芯；ZD 代表8字型雙芯； R 代表 PVC 外被( L：表示低煙無鹵外被，Plenum) ；CL 代表光纜外被顏色。
光纖特點
| 光纖型號 | 62.5/125um | 62.5/125um | 50/125um | 50/125um | 50/125um | SM(G652.D) |
| 光纖等級 | Grade B | Grade A | Grade B | Grade A | OM3 | |
| 工作波長 | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 1310/1550nm |
| 帶(MHz.km) | 160/500 | 200/600 | 200/500 | 400/800 | 1500/500 |
-
|
| 衰減(dB/km) | 3.50/1.50 | 3.00/1.00 | 3..50/1.50 | 3.00/1.00 | 2.70/0.80 | 0.45/0.30 |
光纖色碼
| BL- 藍色 | BR- 棕色 | RE- 紅色 | PU- 紫色 |
| OR- 橙色 | GY- 灰色 | BK- 黑色 | PI- 粉紅 |
| GR- 綠色 | WH- 白色 | YE- 黃色 | AQ- 淺綠 |
定制要求：
1.光纖種類：?jiǎn)文652A/B/C/D 或 G655A/B/C,G657A/B; 多模62.5/125um，50/125um， OM3
2.護套顏色：按照標準規定的顏色，也可以根據客戶需求商定
3.光纜外徑：也可以根據客戶需求商定
4.段長： 一般交貨長度為每卷1km或2km,也可以根據客戶需求商定
5.其他要求：特殊要求可以商定
