產品類別：室內光纜
產品型號：

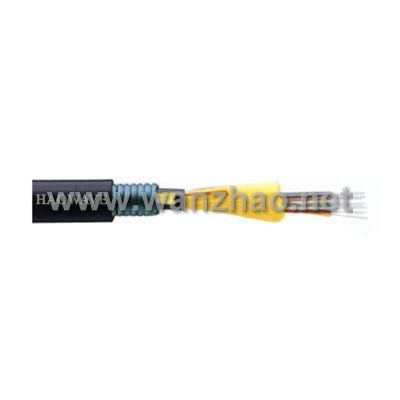

產品名稱：多芯束狀鎧裝室內光纜
產品簡介：產品特點：

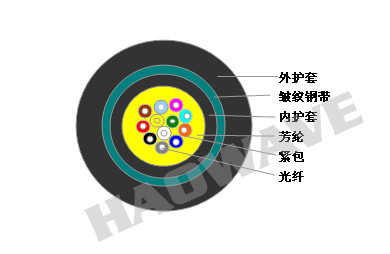

•多芯室內配線光纜是由若干根緊套光纖或緊套光纖單元絞合成纜后，內護套擠制一層PVC或低煙無鹵（LSZH）材料護套形成，再縱包一層鋼帶，最外擠制一層PVC或低煙無鹵（LSZH）材料護套構成
•皺...
產品特點： •多芯室內配線光纜是由若干根緊套光纖或緊套光纖單元絞合成纜后，內護套擠制一層PVC或低煙無鹵（LSZH）材料護套形成，再縱包一層鋼帶，最外擠制一層PVC或低煙無鹵（LSZH）材料護套構成
•皺紋鋼帶保護光纜不受咬蝕，高空打擊
•鎧裝很容易用內部開纜索剝落，剩下阻燃的內部光纜
•具有較好的機械和環境性能
適用范圍：
•適用于室內外布線和建筑物引入光纜
•用于尾纖和跳線
•用于光通信設備機房、光配線架的光連接
•用于光儀器、設備的光連接
產品標準：
•光纜測試滿足 ITU, IEC and EIA/TIA-FOTP標準
技術參數
| 項目 | 特性 |
| 適用溫度 | -20℃~+60℃ |
| 儲存溫度 | -40℃~+85℃ |
| 外護套材料 | PE, PVC or LSZH or others |
| 產品代碼 | 芯數 | 外徑 (mm) |
緊包外徑 (mm) |
光纜重量 (kg/km) |
張力 | 側壓力 | 彎曲半徑 | ||||||
| 短期/長期 | 短期/(N/100mm) | 短期/長期 | |||||||||||
| H02DAXXR-CL | 2 | 8.5 | 0.9 | 70.0 | 600 | 200 | 1500 | 600 | 20D | 10D | |||
| H04DAXXR-CL | 4 | 10.0 | 0.9 | 76.0 | 600 | 200 | 1500 | 600 | 20D | 10D | |||
| H06DAXXR-CL | 6 | 10.0 | 0.9 | 76.0 | 600 | 200 | 1500 | 600 | 20D | 10D | |||
| H08DAXXR-CL | 8 | 10.5 | 0.9 | 85.0 | 600 | 200 | 1500 | 600 | 20D | 10D | |||
| H12DAXXR-CL | 12 | 11.0 | 0.9 | 90.0 | 600 | 200 | 1500 | 600 | 20D | 10D | |||
| H16DAXXR-CL | 16 | 12.0 | 0.9 | 95.0 | 1500 | 600 | 2000 | 1000 | 20D | 10D | |||
| H18DAXXR-CL | 18 | 12.5 | 0.9 | 100.0 | 1500 | 600 | 2000 | 1000 | 20D | 10D | |||
| H24DAXXR-CL | 24 | 13.0 | 0.9 | 110.0 | 1500 | 600 | 2000 | 1000 | 20D | 10D | |||
02 代表光纖芯數 ; R 代表 PVC 外被( L: 表示低煙無鹵外被，Plenum);DA 多芯束狀鎧裝光纜 ;CL 代表光纜外被顏色.
光纖特點
| 光纖型號 | 62.5/125um | 62.5/125um | 50/125um | 50/125um | 50/125um | SM(G652.D) |
| 光纖等級 | Grade B | Grade A | Grade B | Grade A | OM3 | |
| 工作波長 | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 1310/1550nm |
| 帶寬(MHz.km) | 160/500 | 200/600 | 200/500 | 400/800 | 1500/500 | - |
| 衰減(dB/km) | 3.50/1.50 | 3.00/1.00 | 3.50/1.50 | 3.00/1.00 | 2.70/0.80 | 0.45/0.30 |
光纖色碼
| BL- 藍色 | BR- 棕色 | RE- 紅色 | PU- 紫色 |
| OR- 橙色 | GY- 灰色 | BK- 黑色 | PI- 粉紅 |
| GR- 綠色 | WH- 白色 | YE- 黃色 | AQ- 淺綠 |
定制要求：
1.光纖種類：?jiǎn)文652A/B/C/D 或 G655A/B/C,G657A/B; 多模62.5/125um，50/125um， OM3
2.護套顏色：按照標準規定的顏色，也可以根據客戶需求商定
3.光纜外徑：也可以根據客戶需求商定
4.段長： 一般交貨長度為每卷1km或2km,也可以根據客戶需求商定
5.其他要求：特殊要求可以商定
